GPIO的开漏输出模式
使用PCF8575芯片时，其中断pin脚描述为开漏输出（open-drain interrupt output），网上再多查一下就是指相当于三极管集电极，那具体是个什么原理呢，这里简单记录下。

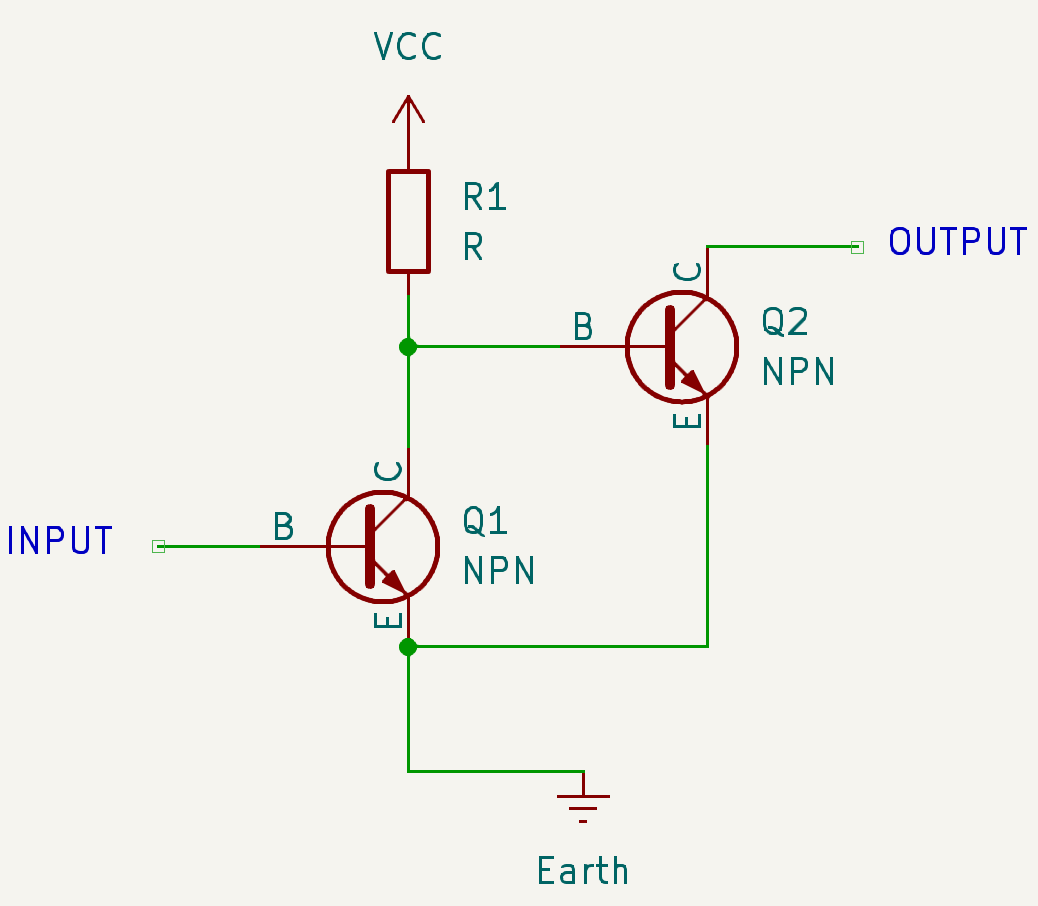

其等效原理图大概是：
输入输出对应表就是：
| INPUT | Q1 | Q2 | OUTPUT |
| 1 | 导通 | 断开 | 高阻态 |
| 0 | 断开 | 导通 | 0 |
当然实际芯片里不是用两个三极管，而是用N-MOS，但原理是一样的。
